MyCat

介绍

如今随着互联网的发展，数据的量级也是成指数式的增长，从GB到TB到PB。对数据的各种操作也是愈加的困难，传统的关系性数据库已经无法满足快速查询与插入数据的需求,这个时候NoSQL的出现暂时解决了这一危机。它通过降低数据的安全性，减少对事务的支持，减少对复杂查询的支持，来获取性能上的提升。但是，在有些场合NoSQL一些折衷是无法满足使用场景的，就比如有些使用场景是绝对要有事务与安全指标的。这个时候NoSQL肯定是无法满足的，所以还是需要使用关系性数据库。如何使用关系型数据库解决海量存储的问题呢？此时就需要做数据库集群，为了提高查询性能将一个数据库的数据分散到不同的数据库中存储，为应对此问题就出现了——MyCat 。

MyCAT的目标是：低成本的将现有的单机数据库和应用平滑迁移到”云”端，解决海量数据存储和业务规模迅速增长情况下的数据存储和访问的瓶颈问题 。

Mycat 背后是阿里曾经开源的知名产品——Cobar，Cobar 的核心功能和优势是 MySQL 数据库分片

相对于cobar的优势

  • 对 cobar 的代码进行了彻底的重构，Mycat在I/O方面进行了重大改进,将原来的BIO改成了NIO, 并发量有大幅提高
  • 增加了对Order By、Group By、limit等聚合功能的支持，同时兼容绝大多数数据库成为通用的数据库中间件
  • 对于开发人员来说根本感觉不到mycat的存在

MyCat发展到目前的版本，已经不是一个单纯的MySQL代理了，它的后端可以支持MySQL、SQL Server、Oracle、DB2、PostgreSQL等主流数据库，也支持MongoDB这种新型NoSQL方式的存储，未来还会支持更多类型的存储。而在最终用户看来，无论是那种存储方式，在MyCat里，都是一个传统的数据库表，支持标准的SQL语句进行数据的操作，这样一来，对前端业务系统来说，可以大幅降低开发难度，提升开发速度

MyCat使用场景

1.高可用性与MySQL读写分离

高可用：利用MyCat可以轻松实现热备份，当一台服务器停机时，可以由集群中的另一台服务器自动接管业务，无需人工干预，从而保证高可用。

读写分离：通过MySQL数据库的binlog日志完成主从复制，并可以通过MyCat轻松实现读写分离，实现insert、update、delete走主库，而在select时走从库，从而缓解单台服务器的访问压力。

2. 业务数据分级存储保障

企业的数据量总是无休止的增长，这些数据的格式不一样，访问效率不一样，重要性也不一样。可以针对不同级别的数据，采用不同的存储设备，通过分级存储管理软件实现数据客体在存储设备之间自动迁移及自动访问切换

3.大表水平拆分，集群并行计算

数据切分是MyCat的核心功能，是指通过某种特定的条件，将存放在同一个数据库的数据，分散存储在多个数据库中，以达到分散单台设备负载的效果。当数据库量超过800万行且需要做分片时，就可以考虑使用MyCat实现数据切分。

4.数据库路由器

MyCat基于MySQL实例的连接池复用机制，可以让每个应用最大程度共享一个MySQL实例的所有连接池，让数据库的并发访问能力大大提升。

5.整合多种数据源

当一个项目中使用了多个数据库（Oracle，MySQL，SQL Server,PostgreSQL），并配置了多个数据源，操作起来就比较繁琐，这时就可以使用MyCat进行整合，最终我们的应用程序只需要访问一个数据源即可

MyCat原理

MyCat相当于MySQL的Server层

MySQL相当于MyCat的存储层

  • 拦截：拦截用户发送的sql
  • 分析：分析分片，路由分析，读写分离分析，缓存分析
  • 分发：根据分片规则分发给对应的数据源
  • 拼接：把各数据源返回的结果聚合

MyCat对于研发来说是透明的

MyCat使用

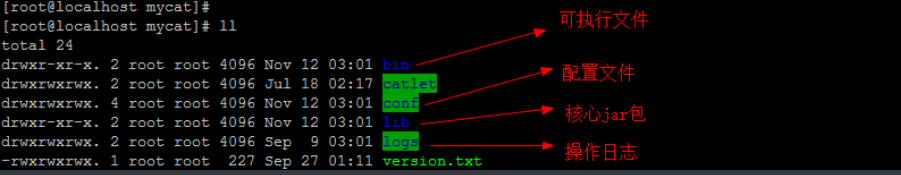

下载地址: https://github.com/MyCATApache/Mycat-download

最新下载地址: http://dl.mycat.io/

image-20220417203048414

配置schema.xml

schema.xml 作为MyCat中重要的配置文件之一，管理着MyCat的逻辑库、逻辑表以及对应的分片规则、DataNode以及DataSource。弄懂这些配置，是正确使用MyCat的前提。这里就一层层对该文件进行解析。

属性 含义
schema 标签用于定义MyCat实例中的逻辑库
table 标签定义了MyCat中的逻辑表, rule用于指定分片规则，auto-sharding-long的分片规则是按ID值的范围进行分片 1-5000000 为第1片 5000001-10000000 为第2片…. 具体设置我们会在第四节中讲解。
dataNode 标签定义了MyCat中的数据节点，也就是我们通常说所的数据分片。
dataHost 标签在mycat逻辑库中也是作为最底层的标签存在，直接定义了具体的数据库实例、读写分离配置和心跳语句。

schema.xml文件配置(可根据自己的需求加减配置)

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
<?xml version="1.0"?>
<!DOCTYPE mycat:schema SYSTEM "schema.dtd">
<mycat:schema xmlns:mycat="http://io.mycat/">
    <!-- 逻辑库配置 -->
	<schema name="ITCAST" checkSQLschema="false" sqlMaxLimit="100">
        <!-- 逻辑表配置 -->
		<table name="TB_TEST" dataNode="dn1,dn2,dn3" rule="auto-sharding-long" />
	</schema>

    <!-- 数据节点配置 -->
	<dataNode name="dn1" dataHost="host1" database="db1" />
	<dataNode name="dn2" dataHost="host2" database="db1" />
	<dataNode name="dn3" dataHost="host3" database="db1" />

    <!-- 节点主机配置 -->
	<dataHost name="host1" maxCon="1000" minCon="10" balance="0"
		writeType="0" dbType="mysql" dbDriver="native" switchType="1"  slaveThreshold="100">
		<heartbeat>select user()</heartbeat>
		<writeHost host="hostM1" url="192.168.192.157:3306" user="root" password="itcast"></writeHost>
	</dataHost>

    <dataHost name="host2" maxCon="1000" minCon="10" balance="0"
		writeType="0" dbType="mysql" dbDriver="native" switchType="1"  slaveThreshold="100">
		<heartbeat>select user()</heartbeat>
		<writeHost host="hostM1" url="192.168.192.158:3306" user="root" password="itcast"></writeHost>
	</dataHost>

    <dataHost name="host3" maxCon="1000" minCon="10" balance="0"
		writeType="0" dbType="mysql" dbDriver="native" switchType="1"  slaveThreshold="100">
		<heartbeat>select user()</heartbeat>
		<writeHost host="hostM1" url="192.168.192.159:3306" user="root" password="itcast"></writeHost>
	</dataHost>

</mycat:schema>

配置详解

system标签

属性 取值 含义
charset utf8 设置Mycat的字符集, 字符集需要与MySQL的字符集保持一致
nonePasswordLogin 0,1 0为需要密码登陆、1为不需要密码登陆 ,默认为0，设置为1则需要指定默认账户
useHandshakeV10 0,1 使用该选项主要的目的是为了能够兼容高版本的jdbc驱动, 是否采用HandshakeV10Packet来与client进行通信, 1:是, 0:否
useSqlStat 0,1 开启SQL实时统计, 1 为开启 , 0 为关闭 ;
开启之后, MyCat会自动统计SQL语句的执行情况 ;
mysql -h 127.0.0.1 -P 9066 -u root -p
查看MyCat执行的SQL, 执行效率比较低的SQL , SQL的整体执行情况、读写比例等 ;
show @@sql ; show @@sql.slow ; show @@sql.sum ;
useGlobleTableCheck 0,1 是否开启全局表的一致性检测。1为开启 ，0为关闭 。
sqlExecuteTimeout 1000 SQL语句执行的超时时间 , 单位为 s ;
sequnceHandlerType 0,1,2 用来指定Mycat全局序列类型，0 为本地文件，1 为数据库方式，2 为时间戳列方式，默认使用本地文件方式，文件方式主要用于测试
sequnceHandlerPattern 正则表达式 必须带有MYCATSEQ_或者 mycatseq_进入序列匹配流程 注意MYCATSEQ_有空格的情况
subqueryRelationshipCheck true,false 子查询中存在关联查询的情况下,检查关联字段中是否有分片字段 .默认 false
useCompression 0,1 开启mysql压缩协议 , 0 : 关闭, 1 : 开启
fakeMySQLVersion 5.5,5.6 设置模拟的MySQL版本号
defaultSqlParser 由于MyCat的最初版本使用了FoundationDB的SQL解析器, 在MyCat1.3后增加了Druid解析器, 所以要设置defaultSqlParser属性来指定默认的解析器; 解析器有两个 : druidparser 和 fdbparser, 在MyCat1.4之后,默认是druidparser, fdbparser已经废除了
processors 1,2…. 指定系统可用的线程数量, 默认值为CPU核心 x 每个核心运行线程数量; processors 会影响processorBufferPool, processorBufferLocalPercent, processorExecutor属性, 所有, 在性能调优时, 可以适当地修改processors值
processorBufferChunk 指定每次分配Socket Direct Buffer默认值为4096字节, 也会影响BufferPool长度, 如果一次性获取字节过多而导致buffer不够用, 则会出现警告, 可以调大该值
processorExecutor 指定NIOProcessor上共享 businessExecutor固定线程池的大小; MyCat把异步任务交给 businessExecutor线程池中, 在新版本的MyCat中这个连接池使用频次不高, 可以适当地把该值调小
packetHeaderSize 指定MySQL协议中的报文头长度, 默认4个字节
maxPacketSize 指定MySQL协议可以携带的数据最大大小, 默认值为16M
idleTimeout 30 指定连接的空闲时间的超时长度;如果超时,将关闭资源并回收, 默认30分钟
txIsolation 1,2,3,4 初始化前端连接的事务隔离级别,默认为 REPEATED_READ , 对应数字为3
READ_UNCOMMITED=1;
READ_COMMITTED=2;
REPEATED_READ=3;
SERIALIZABLE=4;
sqlExecuteTimeout 300 执行SQL的超时时间, 如果SQL语句执行超时,将关闭连接; 默认300秒;
serverPort 8066 定义MyCat的使用端口, 默认8066
managerPort 9066 定义MyCat的管理端口, 默认9066

server.xml配置

server.xml几乎保存了所有mycat需要的系统配置信息。最常用的是在此配置用户名、密码及权限。在system中添加UTF-8字符集设置，否则存储中文会出现问号

1
<property name="charset">utf8</property>

修改user的设置 , 我们这里为 ITCAST 设置了两个用户 :

1
2
3
4
5
6
7
8
9
<user name="root">
    <property name="password">123456</property>
    <property name="schemas">ITCAST</property>
</user>

<user name="test">
    <property name="password">123456</property>
    <property name="schemas">ITCAST</property>
</user>

user标签

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
<user name="root" defaultAccount="true">
    <property name="password">123456</property>
    <property name="schemas">ITCAST</property>
    <property name="readOnly">true</property>
    <property name="benchmark">1000</property>
    <property name="usingDecrypt">0</property>

    <!-- 表级 DML 权限设置 -->
    <!--
    <privileges check="false">
        <schema name="TESTDB" dml="0110" >
            <table name="tb01" dml="0000"></table>
            <table name="tb02" dml="1111"></table>
        </schema>
    </privileges>
    -->
</user>

user标签主要用于定义登录MyCat的用户和权限 :

1). <user name=”root” defaultAccount=”true”> : name 属性用于声明用户名 ;

2). <property name=”password”>123456</property> : 指定该用户名访问MyCat的密码 ;

3). <property name=”schemas”>ITCAST</property> : 能够访问的逻辑库, 多个的话, 使用 “,” 分割

4). <property name=”readOnly”>true</property> : 是否只读

5). <property name=”benchmark”>11111</property> : 指定前端的整体连接数量 , 0 或不设置表示不限制

6). <property name=”usingDecrypt”>0</property> : 是否对密码加密默认 0 否 , 1 是

1
java -cp Mycat-server-1.6.7.3-release.jar io.mycat.util.DecryptUtil 0:root:123456

7). <privileges check=”false”>

A. 对用户的 schema 及 下级的 table 进行精细化的 DML 权限控制;

B. privileges 节点中的 check 属性是用 于标识是否开启 DML 权限检查， 默认 false 标识不检查，当然 privileges 节点不配置，等同 check=false, 由于 Mycat 一个用户的 schemas 属性可配置多个 schema ，所以 privileges 的下级节点 schema 节点同样 可配置多个，对多库多表进行细粒度的 DML 权限控制;

C. 权限修饰符四位数字(0000 - 1111)，对应的操作是 IUSD ( 增，改，查，删 )。同时配置了库跟表的权限，就近原则。以表权限为准。

firewall 标签

firewall标签用来定义防火墙；firewall下whitehost标签用来定义 IP白名单 ，blacklist用来定义 SQL黑名单。

1
2
3
4
5
6
7
8
9
10
<firewall>
    <!-- 白名单配置 -->
    <whitehost>
        <host user="root" host="127.0.0.1"></host>
    </whitehost>
    <!-- 黑名单配置 -->
    <blacklist check="true">
        <property name="selelctAllow">false</property>
    </blacklist>
</firewall>

黑名单拦截明细配置:

配置项 缺省值 描述
selelctAllow true 是否允许执行 SELECT 语句
selectAllColumnAllow true 是否允许执行 SELECT * FROM T 这样的语句。如果设置为 false，不允许执行 select * from t，但可以select * from (select id, name from t) a。这个选项是防御程序通过调用 select * 获得数据表的结构信息。
selectIntoAllow true SELECT 查询中是否允许 INTO 字句
deleteAllow true 是否允许执行 DELETE 语句
updateAllow true 是否允许执行 UPDATE 语句
insertAllow true 是否允许执行 INSERT 语句
replaceAllow true 是否允许执行 REPLACE 语句
mergeAllow true 是否允许执行 MERGE 语句，这个只在 Oracle 中有用
callAllow true 是否允许通过 jdbc 的 call 语法调用存储过程
setAllow true 是否允许使用 SET 语法
truncateAllow true truncate 语句是危险，缺省打开，若需要自行关闭
createTableAllow true 是否允许创建表
alterTableAllow true 是否允许执行 Alter Table 语句
dropTableAllow true 是否允许修改表
commentAllow false 是否允许语句中存在注释，Oracle 的用户不用担心，Wall 能够识别 hints和注释的区别
noneBaseStatementAllow false 是否允许非以上基本语句的其他语句，缺省关闭，通过这个选项就能够屏蔽 DDL。
multiStatementAllow false 是否允许一次执行多条语句，缺省关闭
useAllow true 是否允许执行 mysql 的 use 语句，缺省打开
describeAllow true 是否允许执行 mysql 的 describe 语句，缺省打开
showAllow true 是否允许执行 mysql 的 show 语句，缺省打开
commitAllow true 是否允许执行 commit 操作
rollbackAllow true 是否允许执行 roll back 操作
拦截配置－永真条件
selectWhereAlwayTrueCheck true 检查 SELECT 语句的 WHERE 子句是否是一个永真条件
selectHavingAlwayTrueCheck true 检查 SELECT 语句的 HAVING 子句是否是一个永真条件
deleteWhereAlwayTrueCheck true 检查 DELETE 语句的 WHERE 子句是否是一个永真条件
deleteWhereNoneCheck false 检查 DELETE 语句是否无 where 条件，这是有风险的，但不是 SQL 注入类型的风险
updateWhereAlayTrueCheck true 检查 UPDATE 语句的 WHERE 子句是否是一个永真条件
updateWhereNoneCheck false 检查 UPDATE 语句是否无 where 条件，这是有风险的，但不是SQL 注入类型的风险
conditionAndAlwayTrueAllow false 检查查询条件(WHERE/HAVING 子句)中是否包含 AND 永真条件
conditionAndAlwayFalseAllow false 检查查询条件(WHERE/HAVING 子句)中是否包含 AND 永假条件
conditionLikeTrueAllow true 检查查询条件(WHERE/HAVING 子句)中是否包含 LIKE 永真条件
其他拦截配置
selectIntoOutfileAllow false SELECT … INTO OUTFILE 是否允许，这个是 mysql 注入攻击的常见手段，缺省是禁止的
selectUnionCheck true 检测 SELECT UNION
selectMinusCheck true 检测 SELECT MINUS
selectExceptCheck true 检测 SELECT EXCEPT
selectIntersectCheck true 检测 SELECT INTERSECT
mustParameterized false 是否必须参数化，如果为 True，则不允许类似 WHERE ID = 1 这种不参数化的 SQL
strictSyntaxCheck true 是否进行严格的语法检测，Druid SQL Parser 在某些场景不能覆盖所有的SQL 语法，出现解析 SQL 出错，可以临时把这个选项设置为 false，同时把 SQL 反馈给 Druid 的开发者。
conditionOpXorAllow false 查询条件中是否允许有 XOR 条件。XOR 不常用，很难判断永真或者永假，缺省不允许。
conditionOpBitwseAllow true 查询条件中是否允许有”&”、”~”、”|”、”^”运算符。
conditionDoubleConstAllow false 查询条件中是否允许连续两个常量运算表达式
minusAllow true 是否允许 SELECT * FROM A MINUS SELECT * FROM B 这样的语句
intersectAllow true 是否允许 SELECT * FROM A INTERSECT SELECT * FROM B 这样的语句
constArithmeticAllow true 拦截常量运算的条件，比如说 WHERE FID = 3 - 1，其中”3 - 1”是常量运算表达式。
limitZeroAllow false 是否允许 limit 0 这样的语句
禁用对象检测配置
tableCheck true 检测是否使用了禁用的表
schemaCheck true 检测是否使用了禁用的 Schema
functionCheck true 检测是否使用了禁用的函数
objectCheck true 检测是否使用了“禁用对对象”
variantCheck true 检测是否使用了“禁用的变量”
readOnlyTables 空 指定的表只读，不能够在 SELECT INTO、DELETE、UPDATE、INSERT、MERGE 中作为”被修改表”出现

启动Mycat

1
2
3
bin/mycat start
bin/mycat stop
bin/mycat status

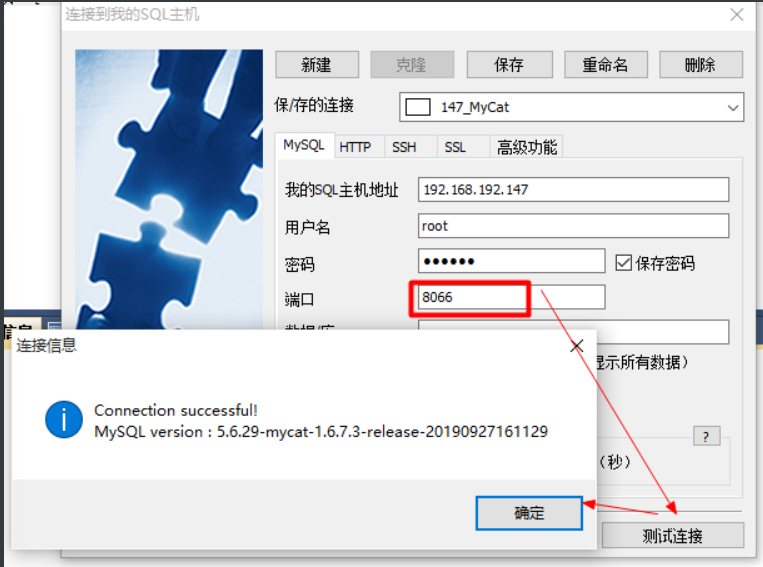

启动后用mysql链接工具直接连就可以了

image-20220417203803361

分片测试

进入mycat ，执行下列语句创建一个表

1
2
3
4
5
CREATE TABLE TB_TEST (
  id BIGINT(20) NOT NULL,
  title VARCHAR(100) NOT NULL ,
  PRIMARY KEY (id)
) ENGINE=INNODB DEFAULT CHARSET=utf8 ;

我们再查看MySQL的3个库，发现表都自动创建好了

接下来是插入表数据，注意，在写 INSERT 语句时一定要写把字段列表写出来，否则会出现下列错误提示：

错误代码： 1064

partition table, insert must provide ColumnList

我们试着插入一些数据：

1
2
3
INSERT INTO TB_TEST(ID,TITLE) VALUES(1,'goods1');
INSERT INTO TB_TEST(ID,TITLE) VALUES(2,'goods2');
INSERT INTO TB_TEST(ID,TITLE) VALUES(3,'goods3');

我们会发现这些数据被写入到第一个节点中了，那什么时候数据会写到第二个节点中呢？

我们插入下面的数据就可以插入第二个节点了

1
INSERT INTO TB_TEST(ID,TITLE) VALUES(5000001,'goods5000001');

因为我们采用的分片规则是每节点存储500万条数据，所以当ID大于5000000则会存储到第二个节点上。

目前只设置了两个节点，如果数据大于1000万条，会怎么样呢？执行下列语句测试一下

1
INSERT INTO TB_TEST(ID,TITLE) VALUES(10000001,'goods10000001');

MyCat原理

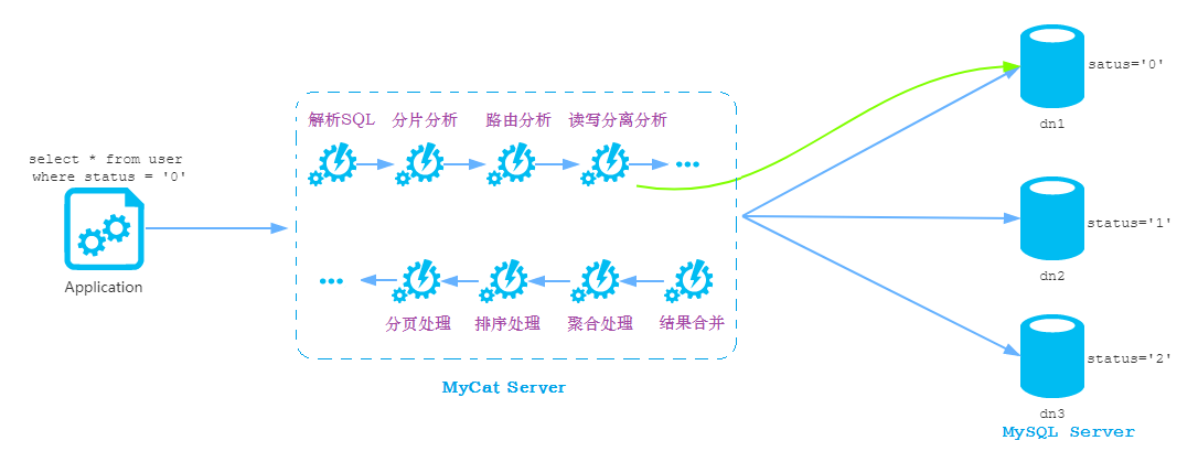

MyCat原理中最重要的一个动词就是 “拦截”, 它拦截了用户发送过来的SQL语句, 首先对SQL语句做一些特定的分析,如分片分析、路由分析、读写分离分析、缓存分析等，然后将此SQL语句发往后端的真实数据库，并将返回的结果做适当处理，最终再返回给用户，如图所示。

image-20220417204131752

在图中,user表被分为三个分片节点dn1、dn2、dn3, 他们分布式在三个MySQL Server(dataHost)上，因此可以使用1-N台服务器来分片,分片规则(sharding rule)为典型的字符串枚举分片规则, 一个规则的定义是分片字段+分片函数。这里的分片字段为 status，分片函数则为字符串枚举方式。

MyCat收到一条SQL语句时，首先解析SQL语句涉及到的表，接着查看此表的定义，如果该表存在分片规则，则获取SQL语句里分片字段的值，并匹配分片函数，得到该SQL语句对应的分片列表，然后将SQL语句发送到相应的分片去执行，最后处理所有分片返回的数据并返回给客户端。以”select * from user where status=’0’” 为例, 查找 status=’0’ ,按照分片函数, ‘0’ 值存放在dn1,于是SQL语句被发送到第一个节点中执行, 然后再将查询的结果返回给用户。

如果发送的SQL语句为 “select * from user where status in (‘0’,’1’)” , 那么SQL语句会被发送到dn1,dn2对应的主机上执行, 然后将结果集合并后输出给用户。

小结

mycat相对于shardingjdbc可以单独运行，让开发感觉不到它的存在，可以多数据源之间交互，只需要连mycat一个数据源就行了，也可以加监控Mycat-web

Mycat-web 是 Mycat 可视化运维的管理和监控平台，弥补了 Mycat 在监控上的空白。帮 Mycat 分担统计任务和配置管理任务。Mycat-web 引入了 ZooKeeper 作为配置中心，可以管理多个节点。Mycat-web 主要管理和监控 Mycat 的流量、连接、活动线程和内存等，具备 IP 白名单、邮件告警等模块，还可以统计 SQL 并分析慢 SQL 和高频 SQL 等。为优化 SQL 提供依据。

image-20220417205909579

mycat现在强推mycat2，缺点就是文档还在完善中，不够完全，不过相对于mycat1，在配置方面优化的更加简单容易入手了。 建议从mycat1慢慢学上去
